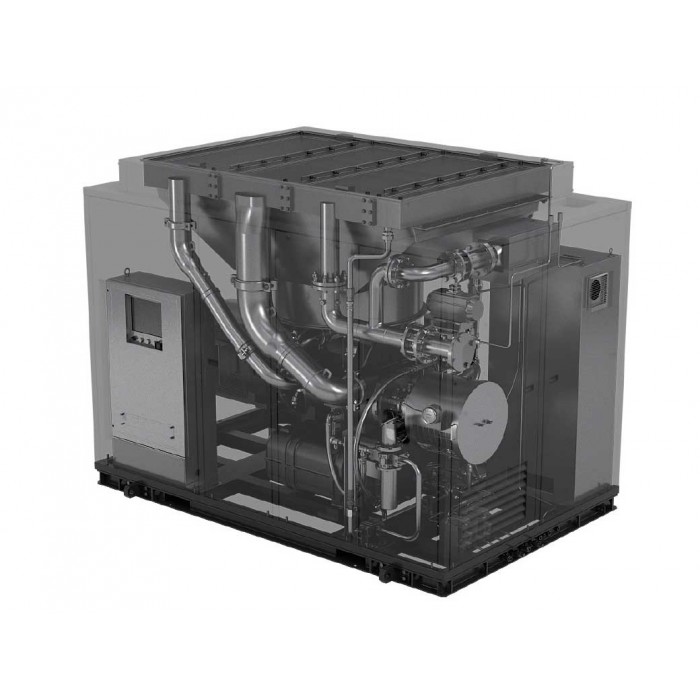

Турбокомпресор Hanwha SA2100 з повістряним охолодженням

Опис Турбокомпресор Hanwha SA2100 з повістряним охолодженням

Модель серії SA від Hanwha Power — це високоефективний промисловий відцентровий компресор з повістряним охолодженням, призначений для широкого спектра застосувань у промисловості.

Повітряні турбокомпресори серії SA розроблені на основі багаторічного досвіду та перевірених технологій. Завдяки повітряному охолодженню вони не потребують охолоджувальної води, що дозволяє заощадити на споживанні води, її очищенні та витратах на експлуатацію градирні. Серія SA забезпечує покращену характеристику продуктивності для клієнтів у різних галузях промисловості, особливо в регіонах, де спостерігається дефіцит води, низька якість води або суворі морози.

Cерія SA особливо підходить для галузей, які потребують стабільного та ефективного стиснення повітря. Завдяки інноваційним технологіям повітряного охолодження та надійній продуктивності, ці компресори пропонують економічно вигідне та екологічно безпечне рішення для різноманітних промислових потреб .

Сфери застосування

• Металургія, гірничодобувна та енергетична промисловість – стабільне постачання стисненого повітря для великих виробничих процесів.

• Харчова промисловість – чисте безмасляне повітря для технологічних ліній.

• Нафтопереробна, хімічна та нафтохімічна галузі – робота у складних умовах із високими вимогами до безпеки.

• Електроніка, текстиль, автомобілебудування, авіаційна та аерокосмічна промисловість – точність і надійність у виробничих процесах.

• Установки розділення повітря малих і середніх обсягів – для отримання кисню, азоту та інших газів.

• Системи стисненого повітря на великій висоті – адаптація до умов розрідженого повітря.

• Робота при температурі навколишнього середовища до 45°C (за запитом – і вище).

• Регіони з дефіцитом води та високогірні райони – завдяки повітряному охолодженню компресори не потребують водяного охолодження.

Переваги:

• Градирні не потрібні: Скориставшись опцією повітряного охолодження, замовник економить на витратах на градирню та воду
• Висока ефективність: Імпелери, виготовлені на 5-осьових верстатах з ЧПУ, та оптимізована швидкість ведених шестерень з використанням перевірених технологій виготовлення підшипників та ущільнень, що відповідають API 672
• Надточне керування: Програмований логічний контролер та загальна система моніторингу
• Низька вартість експлуатації: Конструкція компресора забезпечує легке обслуговування;  Застосування компонентів, розрахованих на тривалийтермін служби
• Доступність системного рішення: Відкритий або закритий звуковий кожух з усіма стандартними або опціональними попередньо вмонтованими компонентами для технології “Plug&Play” (Включай і працюй)
• Розширений діапазон: Для кожної конструкції мінімізовано  втрати тиску та витрати для забезпечення необхідної продуктивності
• Перевірені технології: Засновані на успішному досвіді постачання понад 4 000 одиниць повітряних та газових компресорів  Hanwha

Мінімізація витрат протягом усього терміну служби

Економічна експлуатація системи досягається за рахунок низьких втрат енергії. Всі складові частини компресора (в залежності від моделі), монтуються на загальній основі, та об'єднані в зручний для транспортування моноблок. Конструкція моноблока спроектована за принципом Lift & Put, завдяки чому, необхідність у додаткових затратах на його монтаж мінімізована. Компресори мають довгий інтервал технічного обслуговування та гарантії на ресурс експлуатації понад 20 років, що дозволяє звести до мінімуму витрати на експлуатаційні затрати.

Модульна конструкція системи дозволяє спростити технічне обслуговування та значно понизити необхідні для нього затрати часу, в порівнянні з системами зі звичайними конструкціями.

Характеристики:

• Високоточна система зубчастих передач AGMA 12 та 13 забезпечує зниження рівня шуму та подовження терміну експлуатації
• Просте технічне обслуговування завдяки можливості індивідуальної заміни шестерні та головного зубчастого колеса
• Головне робоче колесо, виготовлене з нержавіючої сталі 17-4 PH
• Високоефективне робоче колесо, оброблене на 5-осьовому валу, з широким діапазоном регулювання (відповідає стандарту API 672)
• Високоякісний роз'ємний підшипник ковзання з похилою опорною поверхнею для стабільної роботи шестерні
• Конструкція підшипника з втулкою та конічною опорною поверхнею для мінімізації втрат через тертя
• Підшипники сумісні з RTD (доступна опція SA3100)
• Система ущільнення відповідає стандартам API
• Немаэ потреби в окремому стисненому повітры для ущільнення, що ефективно запобігає витокові повітря та мастила
• Роз'ємна конструкція дозволяє проводити огляд та технічне обслуговування без розбирання ротора

Комплектація SA2100:

• Фільтр повітряний, впускний
• Направляючі лопатки впуску
• Зливний клапан і глушник
• Зворотний клапан і компенсатор
• Повна система змащення
• Охолоджувач вихлопних газів
• Зливні клапани на всіх охолоджувачах
• Головний двигун
• Система управління ПЛК
• Опорна рама
• Масляний охолоджувач з повітряним охолодженням
• Звукоізоляційний кожух
• Приєднувальний фланець
• Захист обмотки двигуна/підшипників
• Запірний клапан (опційно)
• Автоматичний уловлювач (опційно)
• Інтерфейс MODbUS/PROFibUS (опційно)
